业务流程图
业务流程图（Business Process Diagram）是一种图形化工具，用于描述和展示业务流程的各个步骤、活动和交互。

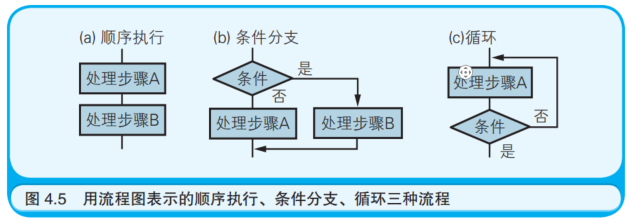

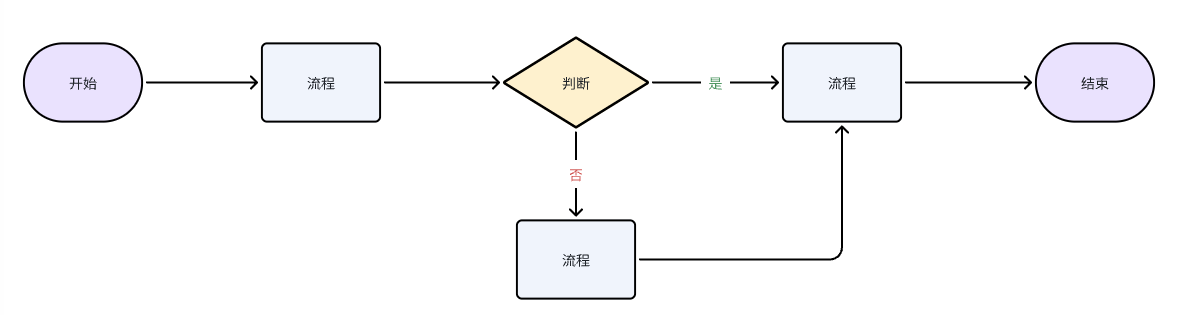

流程图
设计流程图就像设计一个函数一样
有函数头（前端给后端哪些参数）
函数体（中间的业务逻辑）
- 每一个流程框只需对应几行代码——具体细化到看着框要可以写得出来代码
结束返回值（errcode等）
return 0（结束）
时序图
用来描述对象之间交互的图表；可以强调交互的时间顺序和时序顺序
角色
对象
生命线
控制焦点
消息
- 同步【实线，实心箭头】
- 异步【实线，箭头】
- 返回【虚线，实心箭头】
自关联消息

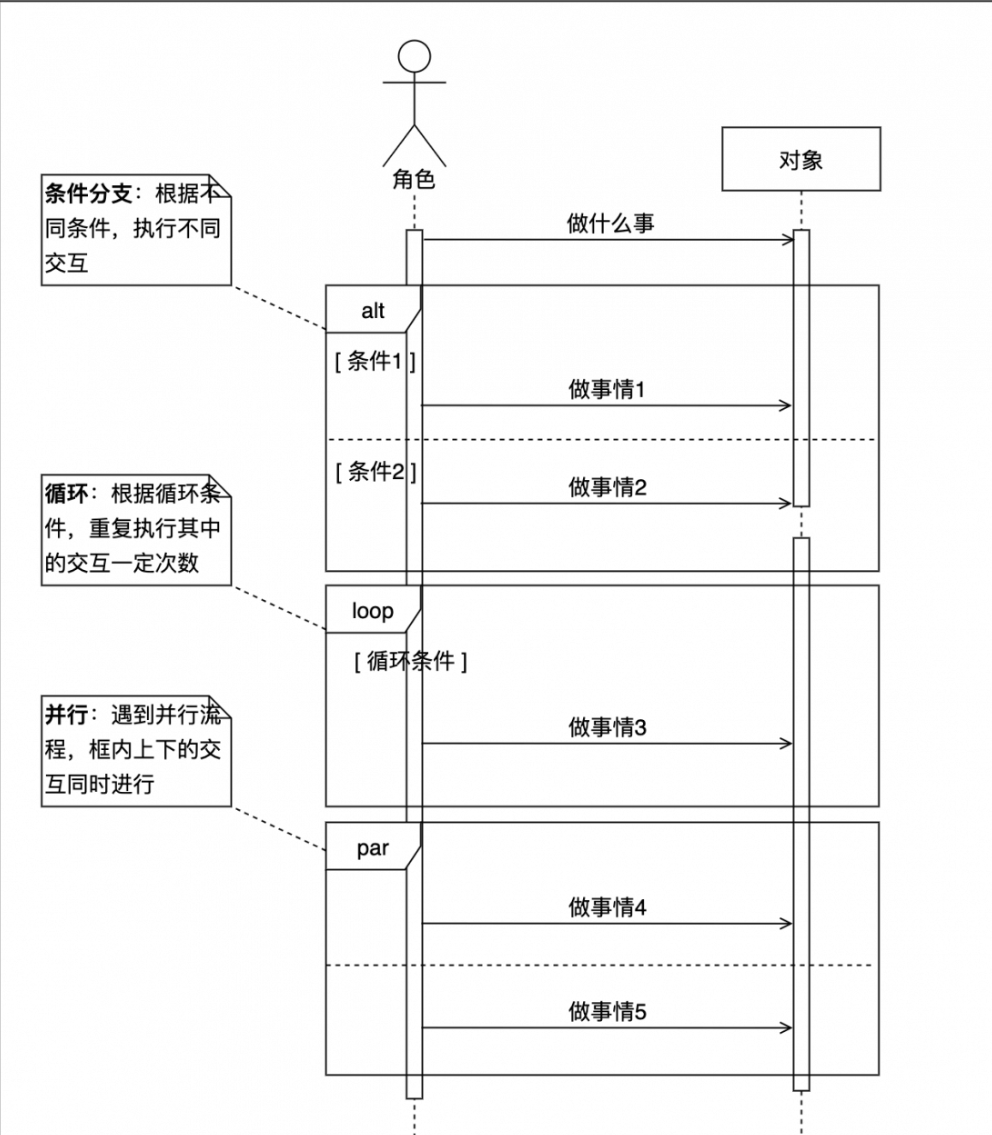

组合片段

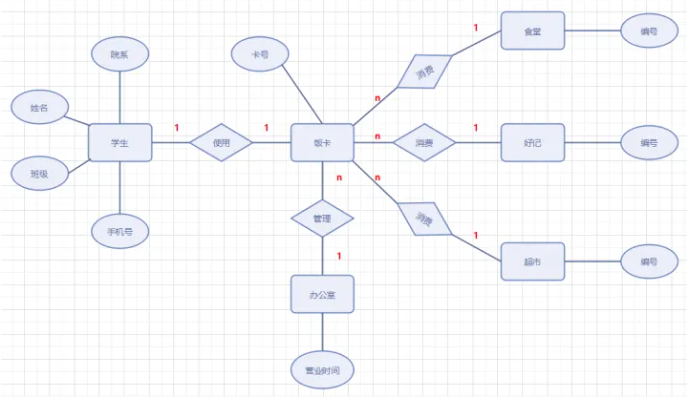

ER图
实体【矩形框】
- 属性【椭圆形框】
联系【菱形框】
- 在多对多的情况下要画对应关系表（展现如何对应的？？）
连线
- 一对一 —— 两边都写1
- 一对多 —— 一边写1，另一边写N
- 多对多 —— 一边写N，另一边写M
